図面の役割と保存について

先日、住宅の改修について相談を受けました。ご相談頂いた
2つの住宅はどちらも、築30年以上経過していますが、確認
申請図の控えが保存されていました。これにより、検討前の
準備作業を大幅に軽減する事ができます。また構造計算書
が残っていれば、耐震改修などの検討に大変役立ちます。
このように図面が保存されている例は、多くはありません。

では、どのような図面を保存しておけばよいのでしょうか。

発注者側で保存すべき最も需要な図面は、何と言っても
確認申請図とその構造計算書です。(構造計算書は付いて
いない場合もあります) 併せて、確認済証と、検査済証
添付されていればベストです。

この図面は、これから建設しようとする建物が、建築基準
法などの法に適合しているかどうかを確認するための図面
で、この内容を役所または第三者機関に確認して貰います。
図面内容の確認済証が届いて初めて、工事に着手すること
ができる重要な図面です。また、建物完成時には、この図面
通りに建物ができているかを検査して合格していることを
証明する検査済証も大切な書類です。

次に重要な保存すべき図面は 竣工図です。
この図面は建物が完成した時に作成されるもので、竣工時
の建物情報が記載されています。設計図(契約図)に基づい
て工事が進む途中で、変更や追加などの事項を、修正加筆
した図面です。この図面は将来のメンテナンスや改修時に
役立つ大切な図面で、竣工引渡し時に発注者が受領する
図面です。

その他、工事請負契約書に添付される、契約図は 見積書と
併せて費用の根拠となる図面です。特に工事期間中は、
契約内容に合致しているかどうかを確認する大切な図面と
なります。

建物の計画に着手して、建物が完成するまでには、色々な
図面が必要です。昨今図面も電子データ化が進み、保存は
随分容易になりましたが、将来必要となる図面を選んで、
しっかり保存して頂きたいと思います。

【追補】 建築士事務所は、図面を作成した日から15年間の
保存が義務づけられています。また、図面の電子データに
よる保存は認められていません。
スポンサーサイト

イルミネーション & ライトアップ

巷ではクリスマスに向けて街路樹のイルミネーションが花盛りです。
イルミネーションやライトアップにより、昼間とは全く違った表情になります。
久しぶりに街に出て、ぶらり夜景を楽しんできました。

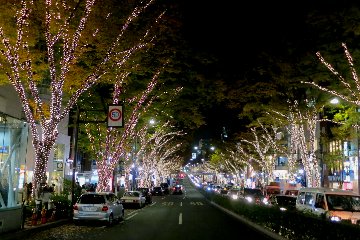

夕方の表参道。シャンパンゴールドのイルミネーションです。

ヴェロックス28ビル。竣工から10年余、まだまだアグレッシブです。

丸の内仲通り。シャンパンゴールドのイルミネーションは、グリーン電力
を使用したエコ・イルミネーションだそうです。
ここは道路幅が狭いので、スケール感はなかなかGOOD!

昨年OPENした新パレスホテル。ポツ窓の暖かな光にホッとします。

行幸通りからの東京駅。グラントウキョウのタワーが白く光って今一つ・・・

昨年完成した復元工事で、綺麗にライトアップされています。

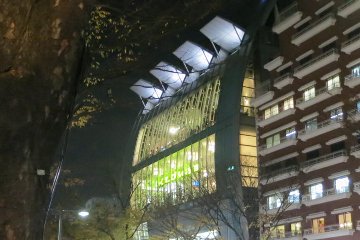

今年竣工したJPタワーのアトリウムには、14.5mの白いツリーに光の雪
